Vous avez commandé vos lettres PVC lumineuses, elles sont là dans leur carton, et maintenant vous vous demandez comment poser des lettres PVC lumineuses avec branchement sur façade sans tout rater ? C’est exactement la situation dans laquelle on se retrouve souvent, que ce soit pour une boulangerie, un salon de coiffure ou un atelier. Les lettres PVC Komacel sont légères, robustes, et l’installation d’une enseigne lumineuse est bien plus accessible qu’on ne le croit : on vous guide étape par étape, du perçage au branchement électrique, sans jargon inutile.

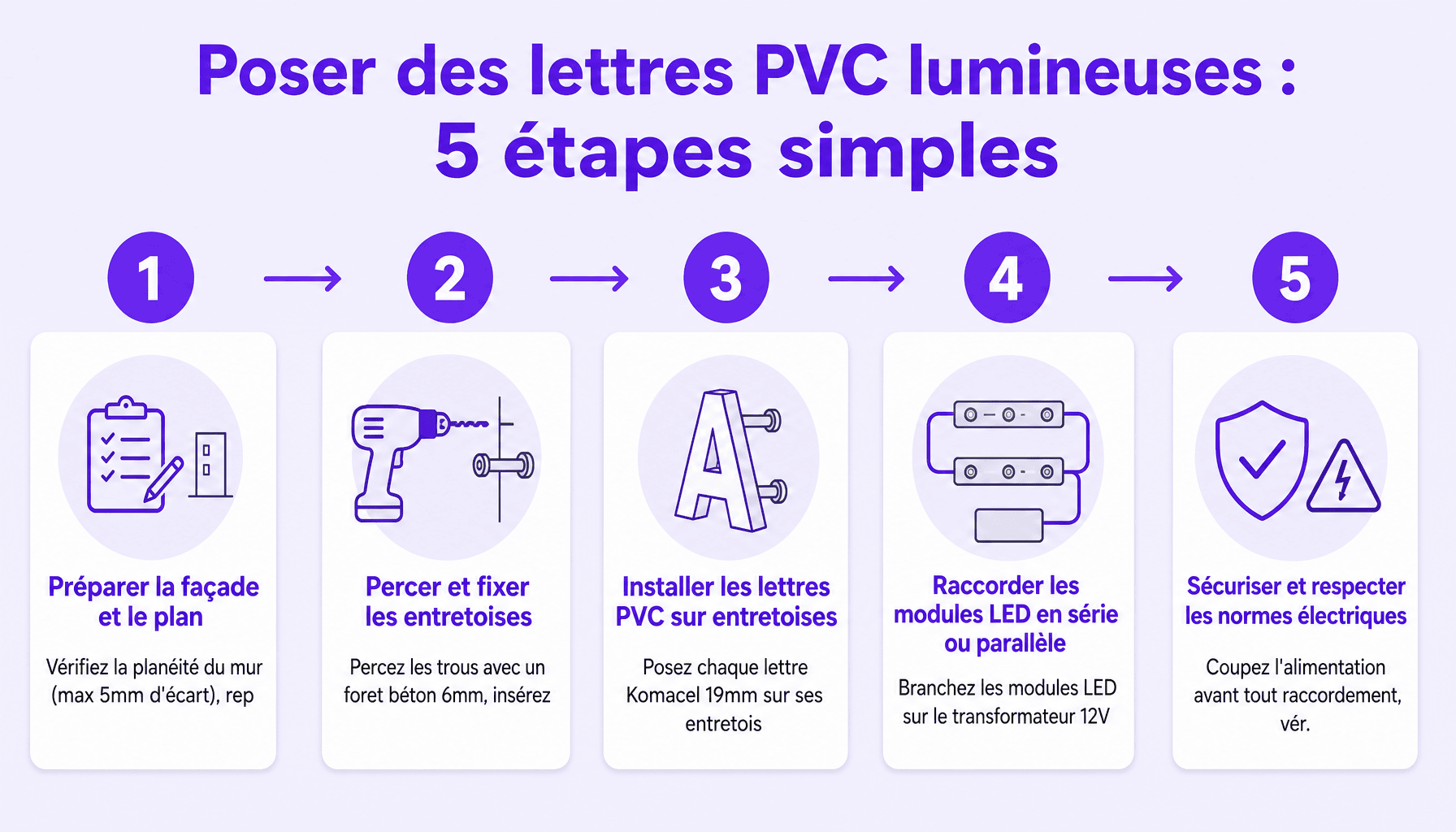

En bref :
- ● Les lettres PVC Komacel 19 mm sont le standard pour les enseignes lumineuses en relief sur façade.
- ● Le montage repose sur des entretoises vissées dans la façade pour créer l’effet 3D et laisser passer la lumière LED.
- ● Le branchement électrique nécessite un transformateur 12V et des modules LED raccordés en série ou en parallèle.
- ● Un plan de pose précis est indispensable avant de percer la façade.
- ● La sécurité électrique impose de couper l’alimentation avant tout raccordement et de respecter les normes NF C 15-100.
- ● Le budget matériel varie selon la taille des lettres, le nombre de modules LED et le type de fixation choisi.
Matériel et outils nécessaires
Avant de poser des lettres PVC lumineuses sur façade, voilà ce qu’il faut avoir sur le chantier. Pas de mauvaise surprise : un matériel incomplet, c’est une pose ratée garantie. On liste tout, catégorie par catégorie.
Si vous cherchez de l’inspiration ou des références produits avant de vous lancer, consulter des catalogues de lettres lumineuses disponibles en ligne permet de calibrer votre projet avant même d’acheter le moindre foret.
| Catégorie | Matériel / Outil | Spécifications |
|---|---|---|
| Outils mécaniques | Perceuse, foret béton, niveau à bulle, mètre, crayon, cheville Fischer, vis inox | Foret 6 mm, cheville 6×30, vis inox A2 |
| Matériel électrique | Transformateur 12V DC, modules LED, câble 2×0,75 mm², connecteurs rapides, goulotte électrique, multimètre | Tension 12V DC, ~1,2W/module LED |
| Matériau principal | Lettres PVC Komacel 19 mm | Épaisseur 19 mm, découpe laser ou fraiseuse |
Préparation de la façade
La façade, c’est votre toile. Et comme un peintre qui prépare son support, on ne pose pas une enseigne en relief sans avoir vérifié chaque détail en amont. Une surface mal préparée, c’est une enseigne qui penche ou qui tombe six mois plus tard.
Commencez par vérifier la planéité du mur avec une règle de maçon ou un niveau laser. Un écart de plus de 5 mm sur 1 mètre impose un calage. Ensuite, positionnez votre plan de pose : le gabarit papier ou numérique fourni par le fabricant indique exactement où percer pour chaque lettre relief. Reportez les points au crayon sur la façade, toujours avec un niveau à bulle pour garantir l’horizontalité.
Identifiez impérativement les zones à éviter : gaines électriques encastrées, canalisations, joints de dilatation. Un détecteur de métaux ou de câbles à 30 euros peut vous éviter un incident sérieux. Pour les grandes lettres, prévoyez une entretoise toutes les 15 à 20 cm.
Installation des entretoises
L’entretoise, c’est la colonne vertébrale de votre enseigne lumineuse. Sans elle, pas d’effet 3D, pas de rétro-éclairage diffusé sur la façade. C’est elle qui crée cet espace entre la lettre et le mur, cet espace où la lumière LED va se répandre pour donner ce rendu si reconnaissable la nuit.
Pour filer une analogie : l’entretoise, c’est comme le pied d’un meuble suspendu, ça tient, ça espace, et ça donne du style. Voici les étapes de pose :
- Perçage au foret béton de 6 mm de diamètreà une profondeur de 40 mm minimum
- Mise en place des chevilles Fischer 6×30 dans les trous
- Vissage des tiges filetées ou entretoises tubulaires selon le système choisi
| Type d’entretoise | Usage recommandé | Saillie disponible |
|---|---|---|
| Tubulaire inox | Lettres PVC Komacel standard | 30 mm, 50 mm |
| Tige filetée | Grandes lettres relief lourdes | 50 mm, 80 mm |
| Entretoise design | Enseignes haut de gamme visibles | 30 mm, 50 mm, 80 mm |
Comment on pose des lettres pvc lumineuse branchement sur façade, Fixation des lettres PVC sur façade : comment poser chaque lettre
Les entretoises sont en place. On passe à la partie visible : fixer les lettres PVC Komacel sur la façade. Bonne nouvelle : les lettres découpées PVC de qualité sont pré-percées en usine aux points de fixation, ce qui simplifie vraiment la pose.
La procédure est la suivante : positionnez la lettre sur ses entretoises, puis vissez ou clipsez selon le système livré. Vérifiez systématiquement l’aplomb avec un niveau à bulle avant de serrer définitivement. Certains fabricants livrent un gabarit numéroté lettre par lettre, ce qui élimine toute ambiguïté sur l’ordre de montage.
Pour les lettres relief de grande taille (au-delà de 30 cm de hauteur), n’hésitez pas à ajouter un point de fixation supplémentaire en milieu de lettre. Mieux vaut un perçage de plus qu’une lettre qui vibre au vent.
Comment on pose des lettres pvc lumineuse branchement sur façade, Branchement électrique et raccordement LED : câblage des lettres PVC lumineuses
On arrive à la section la plus technique. Mais pas de panique : avec les bonnes analogies, le câblage des modules LED devient presque logique. Le principe du rétro-éclairage est simple : des modules LED 12V, placés à l’intérieur ou juste derrière la lettre PVC, diffusent leur lumière sur la façade et créent ce halo caractéristique.
Le schéma de câblage complet, c’est celui-ci : alimentation 230V → transformateur 12V DC → câble 2×0,75 mm² → modules LED de chaque lettre. Pensez-y comme une chaîne : chaque maillon doit être dimensionné correctement.
Le transformateur, c’est le chef d’orchestre : il convertit le 230V du secteur en 12V propre pour vos LEDs. Dimensionnez-le à 120% de la puissance totale (exemple : 10 modules à 1,2W = 12W, donc transformateur 15W minimum).
Câblage en parallèle obligatoire : le branchement en série provoque une chute de tension progressive, les dernières lettres s’allument moins fort. En parallèle, chaque lettre reçoit ses 12V complets. La goulotte électrique dissimule les câbles sur la façade pour un rendu propre.
Raccordement des fils entre les lettres
Les lettres sont fixées, les modules LED sont en place. Il reste à relier tout ça proprement. Le passage des câbles se fait par l’arrière de chaque lettrevia un trou de passage pré-percé de 3 mm de diamètrepuis dans la goulotte électrique fixée en façade ou dissimulée sous un joint de façade.
Pour les jonctions entre lettres, oubliez les épissures torsadées. Utilisez des connecteurs rapides Wago ou des dominos : fiables, démontables, et bien plus propres. Respectez impérativement la polarité (+/-) des modules LED, une inversion et la LED ne s’allume pas (ou pire, elle grille).
L’ordre logique de raccordement : partez de la dernière lettre vers l’alimentation. Prévoyez toujours 20% de câble supplémentaire par rapport à la distance mesurée entre les lettres, pour absorber les détours et faciliter les futures interventions. À titre indicatif, entre deux lettres espacées de 10 cm, prévoyez 12 cm de câble minimum.
Finitions et tests
Le moment de vérité : on branche, on allume, et là soit c’est parfait, soit on sort le multimètre. Avant de mettre sous tension, faites un tour visuel complet de tous les raccordements : aucun fil dénudé apparent, aucun connecteur mal engagé.
Testez la continuité au multimètre sur chaque ligne avant la mise sous tension. Allumez lettre par lettre si votre installation le permet, pour isoler immédiatement un éventuel problème. Vérifiez l’uniformité du rétro-éclairage : un module LED mal orienté crée des zones d’ombre visibles. Ajustez l’angle si nécessaire.
Le test nocturne est indispensable pour valider le rendu lumineux réel. Ce qui paraît correct en plein jour peut révéler des irrégularités la nuit. Terminez par les finitions : silicone transparent sur chaque perçage pour l’étanchéité, nettoyage de la façade. Votre enseigne lumineuse est prête.
Comment on pose des lettres pvc lumineuse branchement sur façade : Conseils de sécurité pour la pose de lettres PVC lumineuses sur façade
Avant de toucher au raccordement électrique de votre enseigne lumineusequelques règles non négociables :
- Coupez le disjoncteur avant toute intervention sur le câblage 230V
- Utilisez des câbles certifiés NF adaptés à l’extérieur, avec connecteurs IP65 minimum
- Ne dépassez jamais la puissance nominale du transformateur alimentant vos modules LED
- Faites vérifier le raccordement 230V par un électricien habilité (norme NF C 15-100)
- Protégez chaque perçage au silicone pour éviter les infiltrations
Dépannage courant
Ça arrive même aux meilleurs, voilà les pannes les plus fréquentes et comment les régler. Sur un chantier à Lyon, on a passé deux heures à chercher un court-circuit… c’était un câble pincé sous une vis de fixation. Toujours inspecter visuellement avant de sortir le multimètre.
| Problème constaté | Cause probable | Solution |
|---|---|---|
| Une lettre ne s’allume pas | Module LED défectueux ou mauvaise polarité | Vérifier au multimètre, inverser les fils ou remplacer le module |
| Lumière inégale entre lettres | Chute de tension en câblage série ou mauvais dimensionnement du transformateur | Passer en câblage parallèle ou augmenter la puissance du transformateur |
Questions fréquentes sur la pose de lettres PVC lumineuses sur façade
Peut-on poser des lettres PVC lumineuses sur façade soi-même sans être électricien ?
Oui, dans une certaine limite. La fixation mécanique et le câblage basse tension des modules LED (12V ou 24V) sont accessibles à un bricoleur averti. En revanche, le raccordement au réseau 230V côté transformateur relève d’un électricien qualifié. Travailler en basse tension du côté LED ne dispense pas de respecter les normes côté alimentation secteur.
Quelle est la durée de vie des modules LED dans une enseigne PVC rétroéclairée ?
Les modules LED de qualité affichent généralement entre 50 000 et 70 000 heures de fonctionnement, soit plus de 10 ans à raison de 12 heures par jour. Tout dépend cependant de la qualité des composants, de la ventilation de la lettre PVC et du bon dimensionnement du transformateur. Un transformateur surdimensionné à 120 % prolonge significativement cette durée de vie.
Comment choisir la puissance du transformateur pour son enseigne lumineuse en lettres PVC ?
Additionnez la consommation en watts de tous vos modules LED, puis multipliez ce total par 1,2. Ce coefficient de sécurité de 20 % est incontournable pour une installation durable : un transformateur qui tourne à pleine charge chauffe, vieillit prématurement et peut déclencher des pannes. Mieux vaut prévoir légèrement large dès le départ.
Trois choses à vérifier avant d’allumer votre enseigne PVC lumineuse
Installer une enseigne lumineuse en lettres PVC sur façade, c’est avant tout comprendre que le diable se cache dans les détails. Avant de mettre votre enseigne sous tension, trois vérifications sont absolument non négociables.
Un : tous les raccordements LED sont en polarité correcte, bien serrés, sans fil qui traîne. Deux : votre transformateur est dimensionné à 120 % de la puissance totale des modules, pas à l’exact, pas au plus juste. Trois : chaque perçage de fixation est soigneusement étanchéifié au silicone pour éviter les infiltrations.
Si ces trois cases sont cochées, votre enseigne PVC lumineuse sur façade est prête à briller, et à durer.
